Dettagli:
Termini di pagamento e spedizione:
|
Dimensione di piegamento: | 114-1420mm | spessore di piegamento: | 3-100mm |
---|---|---|---|
Raggio di piegamento: | 1.5-20D | Materiale di piegamento: | CS SS AS |
Sistema di riscaldamento: | IGBT | Alimentazione in ingresso entrata: | 380V |
Evidenziare: | piegatrice quadrata del tubo di 1420mm,piegatrice idraulica del tubo |

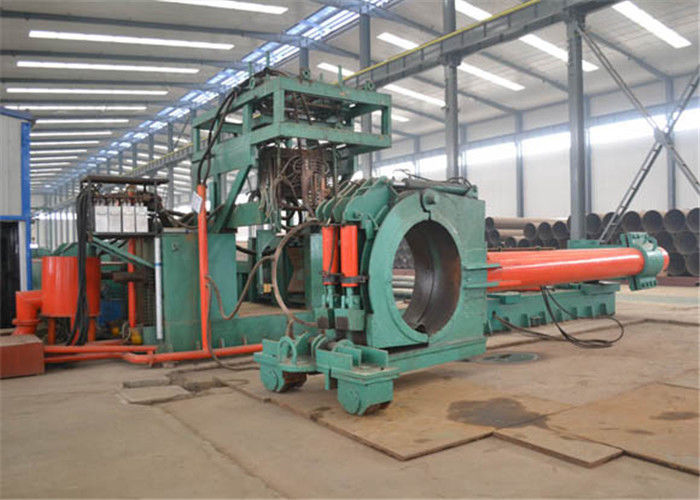

Macchina piegatubi d'acciaio del tubo della macchina piegatubi del tetto completamente automatico dell'aeroporto
Dimensione massima | Modello | Potere calorifico | Cilindrata | Spessore |
6" | HYG-159 | 200KW | IDΦ140 ODΦ168 | 5-20 |
8" | HYG-219 | 200KW | IDΦ140 ODΦ168 | 5-20 |
12" | HYG-325 | 250KW | IDΦ180 ODΦ219 | 5-20 |
16" | HYG-426 | 350KW | IDΦ180 ODΦ219 | 5-20 |
20" | HYG-530 | 400KW | IDΦ180 ODΦ219 | 5-20 |
24" | HYG-630 | 500KW | IDΦ200 ODΦ245 | 5-20 |
28" | HYG-720 | 600KW | IDΦ200 ODΦ245 | 5-20 |
32" | HYG-813 | 800KW | IDΦ220 ODΦ273 | 5-20 |
36" | HYG-914 | 800KW | IDΦ250 ODΦ299 | 5-20 |
48" | HYG-1220 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
56" | HYG-1420 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
60" | HYG-1520 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
64" | HYG-1620 | 1000KW | IDΦ320 ODΦ377 | 5-20 |
La macchina piegatubi d'acciaio del tubo della macchina piegatubi del tetto completamente automatico dell'aeroporto è adatta ad olio, a gas naturale, a energia elettrica chimica e, a costruzione e ad altre industrie.
Il principio della macchina piegatubi adotta il riscaldamento di induzione e la spinta del cilindro idraulico.
Il materiale del tubo: acciaio al carbonio, acciaio legato, acciaio inossidabile, ecc.
È usato per piegatura a caldo di vario tubo d'acciaio rotondo o tubi d'acciaio, ferro di angolo, l'acciaio del canale e segnale quadrati.
Gamma del diametro del tubo d'acciaio.
Gamma di spessore della parete del tubo d'acciaio.
Il raggio di piegamento è generalmente 2.5D--6D. Qualsiasi grande raggio può essere curvatura secondo i bisogni del cliente. Inoltre può produrre i tubi d'acciaio con il raggio multiplo di curvatura.
L'angolo di curvatura è generalmente 0-90° o 0-180°
Struttura dell'attrezzatura,
Parte dell'alimentazione elettrica di potere calorifico di induzione compreso l'alimentazione elettrica di potere calorifico di induzione, sistema di circolazione dell'acqua di raffreddamento, gabinetto di esercizio (touch screen, sistema di controllo dello SpA).
Circuito idraulico: serbatoio dell'olio, stazione di servizio, cilindro idraulico, tubo di olio.
Ente meccanico: supporto del cilindro idraulico, piastra di pressione, telaio, piattaforma, supporto del trasformatore, rotaie di scorrimento, fuso dell'attuatore, morsetto, ecc.
Assicuriamo l'induzione di controllo di Chanel Bends Making Pipe Plc di alta qualità che piega Machinee, macchina piegatubi del condotto termico di induzione per il mercato della Malesia.
Progettazione meccanica:
Solidworks e progettazione di software di FEA.
Sistema di controllo:
SPA HMI SCADA DI SIEMENS.
Circuito idraulico:
Solidworks
Sistema di riscaldamento di induzione
IGBT o SCR.
7×24 ore dopo servizio
La macchina piegatubi di induzione di controllo di Chanel Bends Making Pipe Plc di serie di HYG è progettata per la fabbricazione dei tubi piegati lunghi del raggio (2.5D-6D) con il diametro da 1/2» a 28". Questi hanno prodotto i tubi piegati sono ampiamente usati nel collegamento delle condutture industriali per i tubi del petrochimico, del gas e del petrolio, la corrente elettrica, l'alimento, ecc.
Caratteristiche principali
1. È costruito con il fram del metallo dello srtong con bell'aspetto ed il funzionamento stabile
2. Ha la singola costruzione di potere e sistema elettrico, adotta due generi di metodi di riscaldamento, di alta frequenza e di frequenza intermedia, la velocità di spinta potrebbe essere a caso regolato, la velocità di aggiunta dei tubi di materia prima è veloce e la macchina è facile da operare.
Ambiente adatto per le curvature del fascio che rendono ad induzione la macchina piegatubi completamente automatica del tubo:
La temperatura -5-45℃, inverso humidity≤80%, tensione in ingresso è quattro linea trifase 380V (-10% — +15%), frequenza 50Hz±2%, orario di lavoro 8-24 ore/giorno, nessun media corrosivi, abbastanza eseguendo spazio senza vento e pioggia.
