Numero di modello: | HYT | Dimensione (L*W*H): | 4500*2550*6000 |
---|---|---|---|
Tensione: | 220V/380V/600V | Potere del motore (chilowatt): | 30kw |
Corsa utile (millimetri): | 200mm | velocità di lavoro: | 10-24mm/s |
Pressione nominale (kn): | 360KN | Forza di ritorno (KN): | 300kN |
Peso (t): | 65T | Servizio di assistenza al cliente: | Servizio di riparazione e di manutenzione sul campo |
Evidenziare: | T che forma attrezzatura,T d'acciaio che fa macchina |
Di acciaio inossidabile acciaio al carbonio del diametro del diametro 273mm macchina riducentesi del T e
L'intera struttura della macchina del T è introdotta:
(1) la progettazione dell'ottimizzazione della fusoliera della struttura della macchina del T assicura la forza della macchina. Le parti di saldatura saranno non distruttivo provato ed il trattamento invecchiante sarà effettuato dopo la saldatura per assicurare l'eliminazione completa dello sforzo e di nessuna deformazione nell'uso dell'attrezzatura.
(2) là è scanalature a forma di t sotto il cursore e sopra la tavola di lavoro per l'installazione della muffa.
(3) un dispositivo della serratura del punto morto è fornito sul cursore per impedire il cursore fare scorrere.

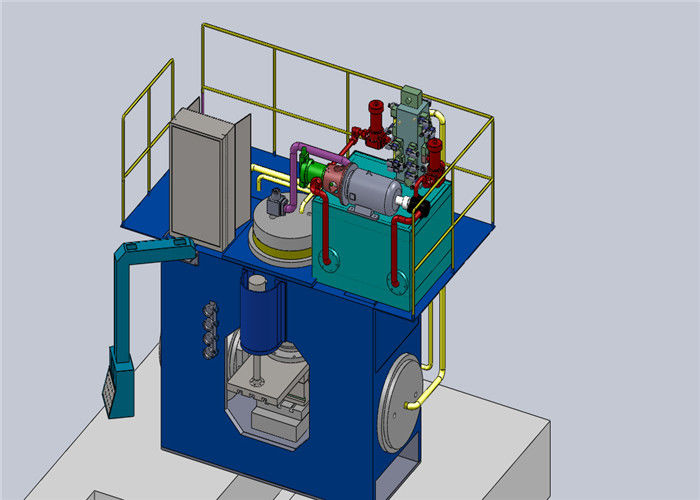

(4) il meccanismo di potere è disposto sulla cima della macchina e la cima della fusoliera è fornita di una piattaforma della sicurezza e di un recinto.
(5) la guida di scorrevole è lubrificata dal tipo olio sottile di circolazione automatico di non recupero ed è fornita di olio che riceve la scatola ed il visualizzatore dell'errore.
Il meccanismo di potenza idraulica della macchina del T è installato sopra la fusoliera, la pompa di olio, il motore, il blocchetto di integrazione della valvola della cartuccia, serbatoio di combustibile ed altre componenti, il meccanismo di potere comprende la filtrazione dell'olio, il raffreddamento, l'esposizione del livello di olio della temperatura di olio ed altri dispositivi. La pompa di olio principale è una pompa di tuffatore dell'input di potenza costante ed il flusso dell'uscita può variare con la pressione.
Sistema di controllo elettrico della macchina del T: la macchina del T è fornita di gabinetto di controllo elettrico indipendente e la stazione principale del bottone dell'operazione è sospesa sulla fusoliera. La macchina del T adotta il regolatore dello SpA. La fonte elettromeccanica del T è AC380V, l'alimentazione elettrica di controllo 50HZ è AC220V e l'alimentazione elettrica dell'elettromagnete di ogni valvola è macchina del T di DC24V.The può produrre il acciaio al carbonio, l'acciaio legato, acciaio inossidabile, di rame ecc.
Specificazione | Unità | HYT-315 | HYT-500 | HYT-1000 | HYT-1500 | HYT-2000 | HYT-4000 | |
Gamma del OD del T | lnch | 1~4 | 3~6 | 4~8 | 8~12 | 10~16 | 20~28 | |
Master cilindro | Forza normale | KN | 3150 | 5000 | 10000 | 15000 | 20000 | 40000 |
Colpo del lavoro | millimetro | 450 | 480 | 610 | 670 | 800 | 1200 | |
Scenda la velocità | mm/s | 60 | 80 | 80 | 80 | 80 | 80 | |
Lavori la velocità di andata | mm/s | 8~12 | 8~12 | 8~12 | 8~12 | 8~12 | 8~12 | |
Velocità della corsa di ritorno | mm/s | 80 | 100 | 100 | 100 | 100 | 100 | |
Lato cilindro | Forza normale | KN | 3150 | 5000 | 8000 | 12500 | 18000 | 40000 |
Colpo del lavoro | millimetro | 300 | 320 | 340 | 360 | 410 | 500 | |
Velocità di avanzamento | mm/s | 10~15 | 10~15 | 10~15 | 10~15 | 10~15 | 10~15 | |
Velocità della corsa di ritorno | mm/s | 60 | 60 | 60 | 60 | 60 | 60 | |
Elimini cilindro | Forza normale | KN | 300 | 400 | 500 | 630 | 1500 | 2000 |
Colpo del lavoro | millimetro | 300 | 300 | 400 | 450 | 550 | 700 | |
Banco da lavoro area efficace | A destra e a sinistra | millimetro | 550 | 750 | 900 | 1200 | 1400 | 1800 |
Parte anteriore e parte posteriore | millimetro | 400 | 580 | 800 | 1000 | 1200 | 1500 | |
La distanza massima fra il blocchetto dello scorrevole e il banco da lavoro | millimetro | 190 | 250 | 370 | 460 | 520 | 650 | |
Livello concentrare del cilindro laterale | millimetro | 980 | 1100 | 1350 | 1800 | 1900 | 2500 | |
Potere del motore | Chilowatt | 30 | 45 | 74 | 110 | 220 | 330 |
La macchina di stampaggio a freddo del gomito del T di YSLT100A di modello potrebbe essere progettata e fabbricata per la fabbricazione dell'uguale e la riduzione dei T di sie da 1/2» a 4" con spessore da SCH10 a XXS di acciaio inossidabile, il acciaio al carbonio, l'acciaio legato, il monel, lega di nichel, ma il modello normale appena sarà progettato e fabbricato per la fabbricazione dello spessore massimo fino a SCH80.
Caratteristiche principali:
1. È costruito con la forte struttura del metallo con il buon apearence ed il funzionamento stabile.
2. Ha singola costruzione di potere ed il sistema elettrico, adotta il controllo centralizzato del bottone affidabile dello SpA, usa il sistema di esercizio programmato del touch screen, applica la valvola proporzionale per regolare la pressione, pressurizzato in curva, che può essere convenientemente regolato e funzionato manualmente che automaticamente sia.
3. La nostra progettazione specical ha potuto ridurre la dimensione in bianco di materia prima.
